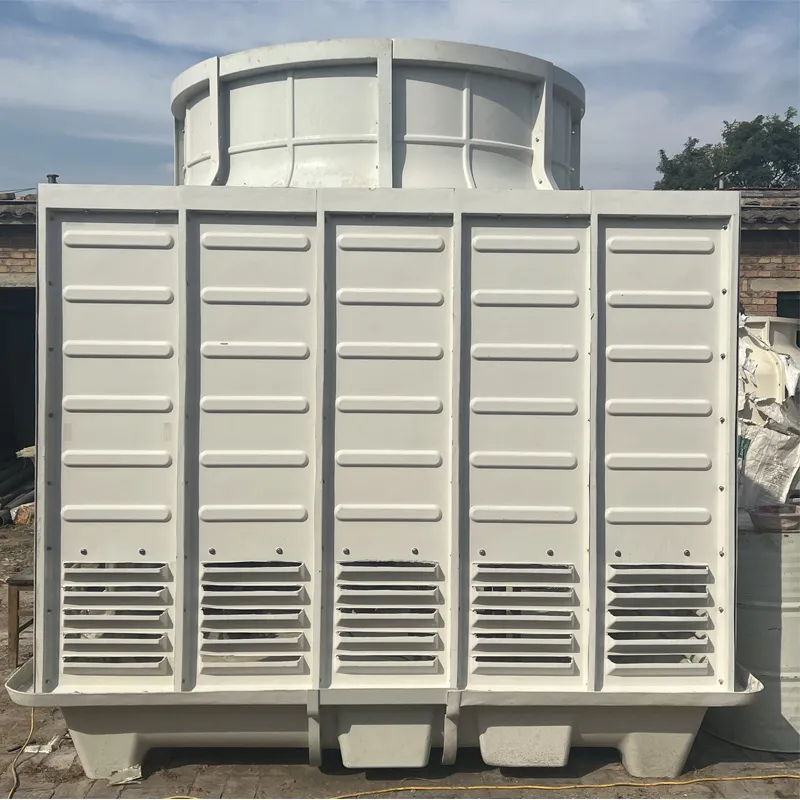

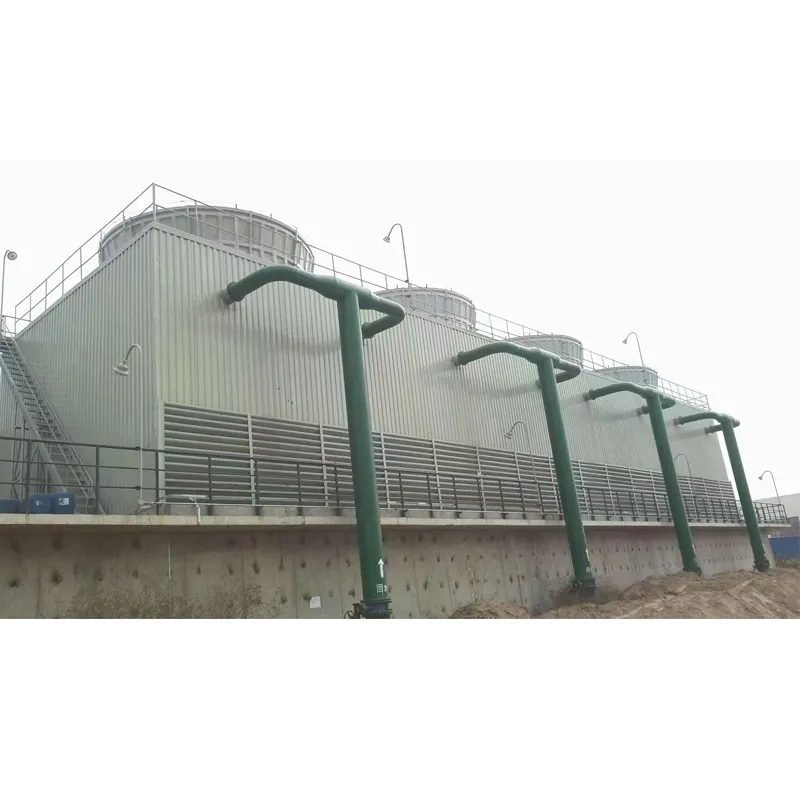

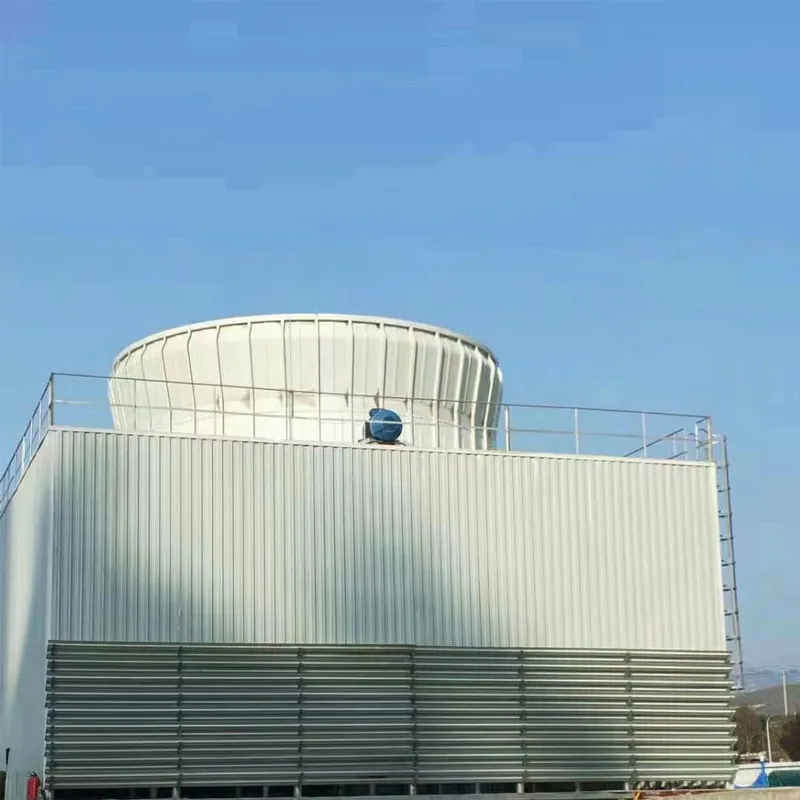

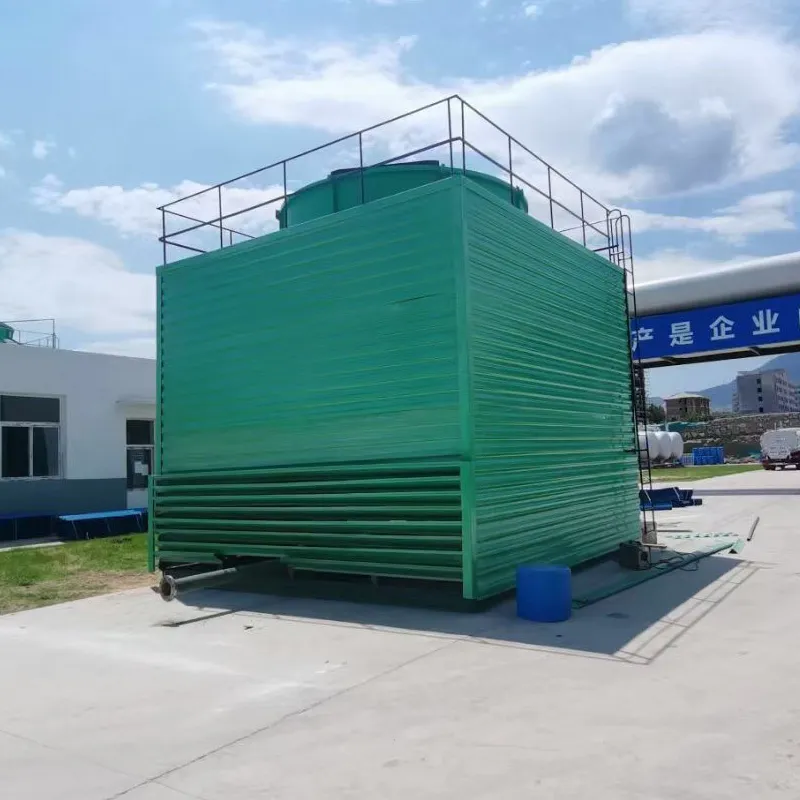

برج التبريد الحالي ذو العداد المربع
المقدمة التقنية لبرج التبريد الحالي ذو العداد المربع
1. نظرة عامة
A Square Counter Current Cooling Tower is a mechanical draft cooling tower characterized by its rectangular/cuboidal structure, where air and water flow in opposite directions (counter current) to maximize heat transfer efficiency. Widely used in power plants, chemical processing, data centers, and other industrial applications requiring high-efficiency heat dissipation, it is particularly suited for space-constrained sites or projects requiring modular scalability.
2. الهيكل الأساسي والتصميم
2.1 المكونات الرئيسية
عنصر | المواد/التصميم | وظيفة |
إطار البرج | الصلب المجلفن/FRP | الدعم الهيكلي، مقاومة للتآكل |

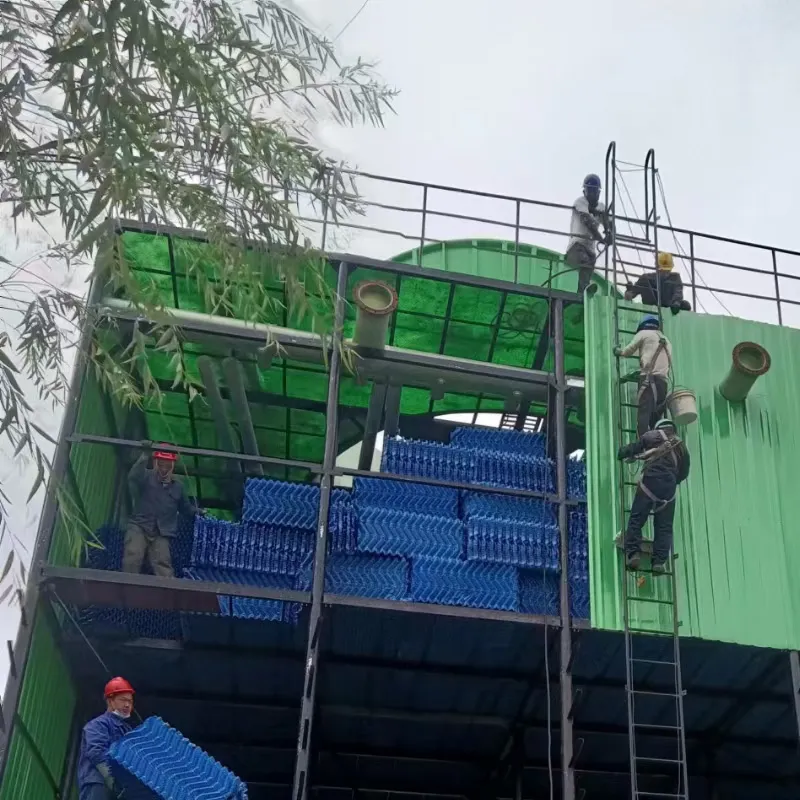

ملء وسائل الإعلام | وحدات PVC أو PP | تعظيم مساحة سطح الاتصال الهواء والماء |
توزيع المياه | الفوهات الدوارة/أنابيب الرش الثابتة | توزيع الماء الساخن بالتساوي على الحشوات |
نظام المروحة | المراوح المحورية (المثبتة في الأعلى) | ادفع الهواء إلى أعلى من القاعدة |
مزيلات الانجراف | صفائح PVC المموجة | تقليل فقدان انجراف المياه (> كفاءة 99.9٪) |
حوض الماء البارد | الفولاذ المقاوم للصدأ / فرب | جمع الماء المبرد لإعادة تدويره |
2.2 ميزات التصميم
تدفق التيار المضاد: يتحرك الهواء للأعلى مقابل الماء الهابط، مما يزيد من التدرج الحراري.
التكوين المعياري: يدعم التثبيت المتوازي لتوسيع السعة المرنة.
سهولة الصيانة: تتيح الألواح الجانبية القابلة للإزالة سهولة الوصول إلى الحشوات والمكونات الداخلية.
3. مبدأ العمل
مدخل الماء الساخن: يتم ضخ الماء الساخن إلى نظام التوزيع.
توزيع المياه: تقوم الفوهات برش الماء بشكل موحد على وسائط التعبئة.
تدفق الهواء: تقوم المراوح المثبتة في الأعلى بسحب الهواء المحيط إلى أعلى عبر البرج.
التبادل الحراري: يحدث التبريد التبخيري عندما يتفاعل الهواء والماء بشكل عكسي.
استعادة المياه المبردة: يتم تجميع المياه المبردة في الحوض لإعادة استخدامها.
4. مزايا الأداء
المعلمة | المزايا |
كفاءة التبريد | 10–15% higher ΔT (temperature difference) compared to crossflow designs. |
كفاءة المساحة | تصميم عمودي يقلل من البصمة، مثالي للمساحات الضيقة أو المستطيلة. |
تكلفة الصيانة | تعمل المكونات المعيارية على تقليل وقت التوقف عن العمل بنسبة 30%. |
الحفاظ على المياه | تعمل مزيلات الانجراف المتقدمة على الحد من فقدان الماء إلى أقل من 0.001% من تدفق الدورة الدموية. |
التحكم في الضوضاء | Low-speed fans + acoustic insulation ensure noise ≤65 dB(A) at 1m distance. |
5. التطبيقات النموذجية

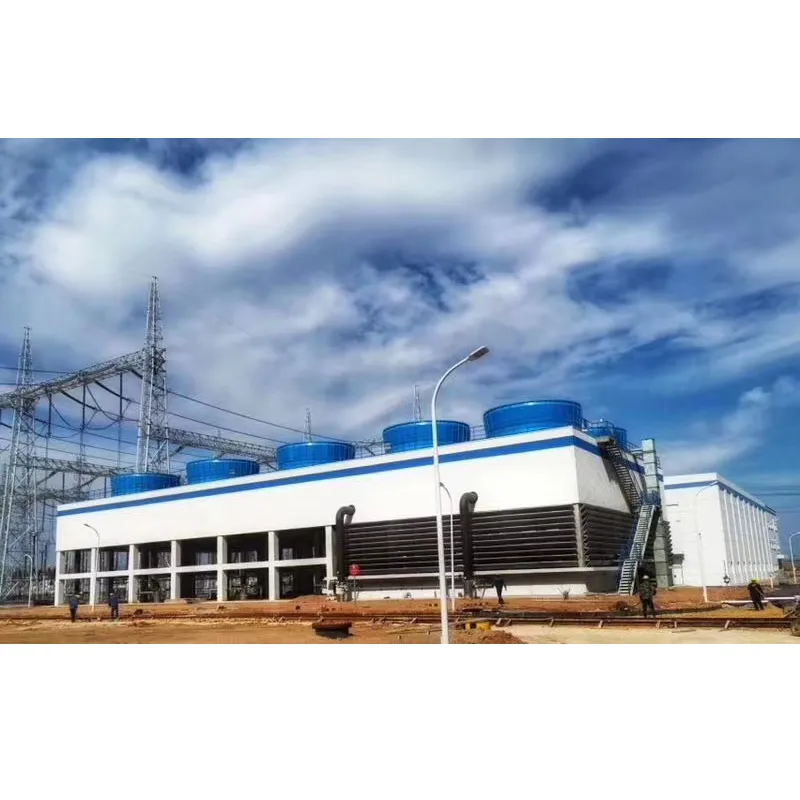

توليد الطاقة: تبريد مياه المكثف في المحطات الحرارية/النووية.
الكيماويات والبتروكيماويات: تبديد الحرارة للمفاعلات وأعمدة التقطير.
مراكز البيانات: التبريد المساعد لأنظمة الخوادم المبردة بالسوائل.
التصنيع: التبريد لآلات القولبة بالحقن وأنظمة الصب بالقالب.
6. المقارنة مع أبراج التبريد الدائرية
ميزة | برج العداد الحالي | برج التبريد الدائري |
توحيد تدفق الهواء | يتطلب أدلة تدفق الهواء لتقليل المناطق الميتة | تدفق هواء موحد بشكل طبيعي |
قابلية التوسع | التوسع المتوازي المعياري | يقتصر على ترقيات قدرة وحدة واحدة |
مقاومة الرياح | التأطير المقوى اللازم للمواقع الشاهقة | مقاومة الرياح الكامنة متفوقة |
مرونة التثبيت | يناسب المساحات المستطيلة، ويمكن تركيبه على الحائط | يتطلب منطقة دائرية مخصصة |
7. إرشادات الاختيار والصيانة
7.1 معلمات الاختيار الرئيسية
Cooling Capacity (RT): Calculate based on thermal load (1 RT ≈ 3.5 kW).
Wet Bulb Temperature: Design for local extreme conditions (e.g., 28°C wet bulb).
جودة المياه: حافظ على المواد الصلبة الذائبة <500 جزء في المليون باستخدام مثبطات التآكل العادية.
7.2 بروتوكول الصيانة
ربع سنوي: قم بتنظيف وسائط التعبئة، وتحقق من توازن المروحة.
سنوي: استبدال مواد التشحيم واختبار عزل المحرك.
فصل الشتاء: تصريف الأحواض وتركيب أشرطة التدفئة الكهربائية في الأجواء المتجمدة.
8. الاستدامة وكفاءة الطاقة
Energy Savings: Variable-frequency drives (VFDs) reduce fan power consumption by 20–30%.
مواد صديقة للبيئة: يقلل FRP القابل لإعادة التدوير من البصمة الكربونية لدورة الحياة.
صفر تفريغ سائل: أنظمة حلقة مغلقة مع إعادة استخدام المياه المخففة/المفلترة.
خاتمة
تتفوق أبراج التبريد ذات التيار المضاد المربع في التبادل الحراري عالي الكفاءة، وقابلية التوسع المعيارية، وتحسين المساحة، مما يجعلها مثالية لأنظمة التبريد الصناعية. للحصول على الأداء الأمثل، قم بإعطاء الأولوية للنماذج التي تحتوي على أنظمة مراقبة تدعم إنترنت الأشياء وتخصيص التكوينات وفقًا للمتطلبات الحرارية والمكانية الخاصة بالموقع.
frp square cooling tower
m square cooling tower
square cooling tower
square cooling tower co ltd
square type cooling tower
Square Counter Current Cooling Tower Customer Evaluation
الأسئلة الشائعة حول برج التبريد الحالي ذو العداد المربع
-
What is a square counter current cooling tower?
It is a type of cooling tower where water flows downward through the fill media while air flows upward (counter-current), maximizing heat transfer efficiency. The square design is compact and space-saving.
-
What are the advantages of a counter current cooling tower?
Advantages include high heat transfer efficiency, reduced water consumption, compact design, improved airflow, and reliable operation under varying loads.
-
Where are square counter current cooling towers used?
They are widely used in HVAC systems, power plants, chemical processing, industrial cooling applications, and water treatment facilities.
-
How is it maintained?
Regular maintenance includes cleaning the fill media, inspecting drift eliminators and fans, checking water treatment, and ensuring structural integrity.
