برج التبريد ذو الدائرة المغلقة

1. Introduction

برج التبريد المغلق هو نوع من المبرد المغلق، والذي يستخدم في الصناعة التحويلية. المعدات التي تحتاج إلى الماء للتبريد شائعة جدًا. تستهلك طريقة تبريد المياه التقليدية الكثير من الماء، كما أن تكلفة صيانة تشغيل واستخدام المعدات مرتفعة. يدور سائل العمل في برج التبريد بطريقة مغلقة، ويتم استخدام أنبوب دائري ذو كفاءة عالية في التبادل الحراري كموصل للحرارة لتبادل الحرارة عبر الهواء. الخصائص الرائعة لاستخدام برج التبريد المغلق هي جودة المياه المتداولة المستقرة وكفاءة التبادل الحراري العالية وتكلفة التشغيل المنخفضة.

2. Cooling Tower Working Principle

يتم الاعتماد بشكل أساسي على التبخر السريع لطبقة الماء على السطح الخارجي للأنبوب لتعزيز نقل الحرارة خارج الأنبوب، وذلك لتحقيق غرض تليين الماء في أنبوب التبريد. ويرجع ذلك أساسًا إلى أن الماء يحتوي على حرارة تبخر كامنة عالية (الحرارة الكامنة لتبخر الماء في جو واحد تبلغ 570 كيلو كالوري/كجم)، مما يحسن بشكل كبير كفاءة نقل الحرارة الإجمالية. عندما يتم تشغيل المعدات، فإن تبخر طبقة الماء على السطح الخارجي للأنبوب يجعل رطوبة الهواء تزيد بشكل كبير بعد المرور عبر حزمة الأنبوب، والتي تكون قريبة من التشبع. تقوم مروحة التدفق المحوري بسحب الهواء الرطب بعيدًا وتمريره عبر معوض الرذاذ الموجود أعلى نظام رش الماء، وتقوم بإزالة قطرات الماء المحبوسة في الهواء الرطب ومن ثم تفريغها إلى الغلاف الجوي من مدخل الهواء. نظرًا لوجود مروحة التدفق المحوري في الجزء العلوي من الجهاز، يتم تشكيل منطقة ضغط سلبي في الجزء السفلي من مروحة التدفق المحوري عندما يتم امتصاص الهواء لأعلى، مما يسرع تبخر طبقة الماء على السطح الخارجي للأنبوب، وبالتالي يتم تعزيز نقل الحرارة خارج الأنبوب.

3. Advantage

توفير المياه بنسبة 50% مقارنة ببرج التبريد المفتوح

وفر 10% من الكهرباء مقارنة ببرج التبريد المفتوح.

تقليل كمية مياه الصرف الصحي بنسبة 50%

صيانة بسيطة وتكلفة صيانة منخفضة.

دوران مغلق، جودة المياه غير ملوثة.

درجة حرارة ماء التبريد ثابتة

تأثير توفير المياه والكهرباء ملحوظ.

نطاق تطبيق واسع

مكافحة انسداد ومكافحة التآكل

4. Application

◆ تبريد المياه المتداولة لمختلف المفاعلات والمكثفات في الصناعة الكيميائية؛

◆ تبريد المحلول الصناعي. مثل محلول التبريد، محلول الطلاء الكهربائي، إلخ.

◆ تبريد قوالب صب المعادن وقوالب الحقن والقوالب الكبيرة الأخرى. يستخدم على نطاق واسع في تكييف الهواء والتبريد وصناعة الكيماويات البلاستيكية.

◆ تبريد المحركات الكبيرة ومحركات الديزل ومعدات التصحيح ومعدات اللحام الكهربائي والمحطات الهيدروليكية ومعدات الصب المستمر؛

◆ الوسائط التي تحتاج إلى إعادة تدوير مغلقة وتلوث البيئة؛

◆ متوسطة مع نطاق تبريد كبير؛

Closed Circuit Cooling Tower vs Open Circuit Cooling Tower

When selecting an hvac system cooling tower, one of the most important decisions is choosing between a closed circuit cooling tower and an open circuit cooling tower. Both types of air conditioning cooling towers are widely used, but they differ significantly in structure, efficiency, and application scenarios.

A closed circuit cooling tower operates with a coil-based heat exchanger that keeps the process fluid completely enclosed. The fluid flows inside the coil, while spray water flows over the outside surface and air is drawn through the system. Heat is transferred indirectly from the internal fluid to the external air, without direct contact. This design ensures that the process fluid remains clean and free from contamination.

Longxuan closed circuit cooling towers are engineered with high-efficiency heat exchange coils and optimized airflow systems. The spray distribution is designed to be uniform, which improves thermal performance and reduces energy consumption. In addition, Longxuan uses corrosion-resistant materials such as FRP and galvanized steel to ensure long service life and stable operation. These advantages make Longxuan closed circuit cooling towers especially suitable for industries that require high water quality, such as data centers, manufacturing plants, and precision cooling systems.

In contrast, an open circuit cooling tower uses direct contact between water and air. Warm water is distributed over fill media, and as air passes through, part of the water evaporates and removes heat. This direct cooling method provides high efficiency and lower initial cost, which makes open circuit systems common in standard cooling tower HVAC systems.

However, open circuit cooling towers expose the circulating water to the environment, which can lead to scaling, biological growth, and contamination. As a result, they require more frequent maintenance and water treatment. Over time, this can increase operational costs and affect system reliability.

From a performance and maintenance perspective, closed circuit systems offer better protection and long-term stability, while open circuit systems provide a more economical solution for less demanding applications. For businesses that prioritize efficiency, durability, and clean operation, choosing a Longxuan closed circuit ac cooling tower is a reliable solution for modern cooling tower HVAC systems.

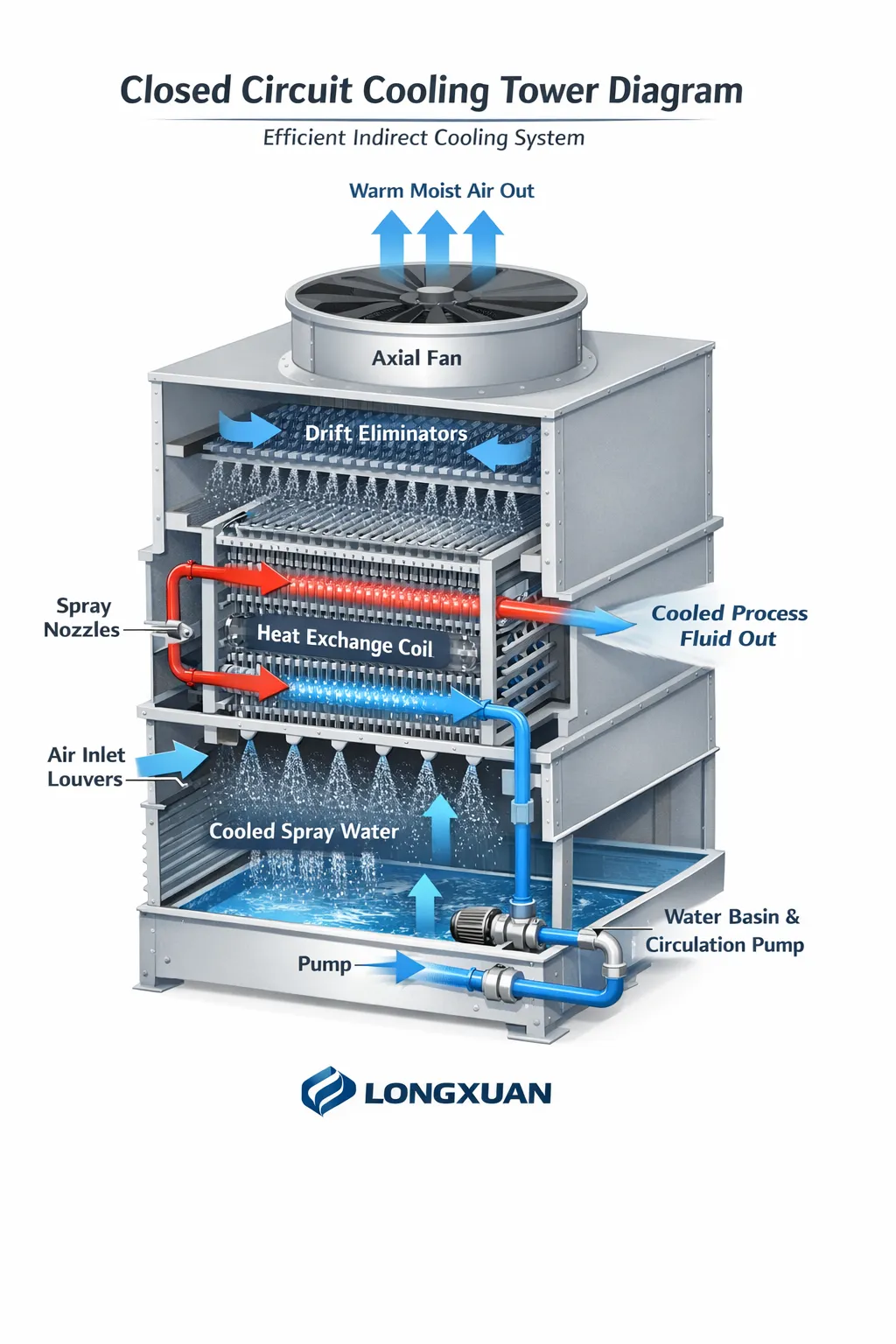

Closed Circuit Cooling Tower Diagram

Closed Circuit Cooling Tower Design

The closed circuit cooling tower design is widely used in modern HVAC systems where efficiency, cleanliness, and long-term reliability are essential. Unlike open systems, a closed circuit cooling tower uses a coil-based heat exchanger that keeps the process fluid completely isolated from external air. This indirect heat exchange structure significantly reduces the risk of contamination, scaling, and corrosion, making it ideal for industrial and commercial cooling applications.

In a typical hvac system cooling tower, the design includes three key components: the internal fluid coil, the external spray water system, and the airflow section. Warm process fluid circulates inside the coil, while spray water flows over the coil surface to enhance heat transfer. At the same time, air is drawn through the tower, carrying away heat through evaporation. This coordinated design ensures stable thermal performance even under high cooling loads.

Longxuan closed circuit cooling tower design focuses on improving both thermal efficiency and operational stability. One of its core advantages is the high-efficiency coil structure, which is engineered to maximize heat exchange surface area while minimizing flow resistance. This helps improve cooling performance while reducing energy consumption in cooling tower HVAC systems.

Another key advantage of Longxuan design is its optimized airflow distribution system. By ensuring uniform air intake and spray coverage, the system avoids dry spots on the coil surface and improves overall heat transfer efficiency. This results in more consistent cooling performance across different operating conditions.

In addition, Longxuan uses corrosion-resistant materials such as FRP and high-grade galvanized steel to extend equipment lifespan. This makes its air conditioning cooling towers suitable for harsh environments, including industrial plants, data centers, and heavy-duty cooling applications.

Maintenance is also simplified in Longxuan systems. The enclosed loop design reduces fouling and scaling, which lowers cleaning frequency and operating costs over time. Combined with energy-saving fan systems and intelligent control options, Longxuan closed circuit cooling tower design delivers a highly efficient and reliable solution for modern cooling tower ac units.

Overall, Longxuan’s engineering approach enhances every aspect of the closed circuit cooling tower design, making it a strong choice for businesses seeking performance, durability, and long-term energy savings.
